在CAD中绘制椭圆多段线的方法

一、核心概念与系统变量

PELLIPSE：控制 ELLIPSE（EL）命令生成的对象类型。

• 0（默认）：生成真椭圆（数学曲线，不可直接分解为圆弧/直线，PE 编辑受限）
• 1：生成二维多段线椭圆（由 16 段圆弧拟合，可分解、PE 编辑、合并直线）

区别：

• 真椭圆无节点，多段线椭圆有密集夹点
• 多段线椭圆兼容 CNC、旧版 CAD；真椭圆更精确、省内存

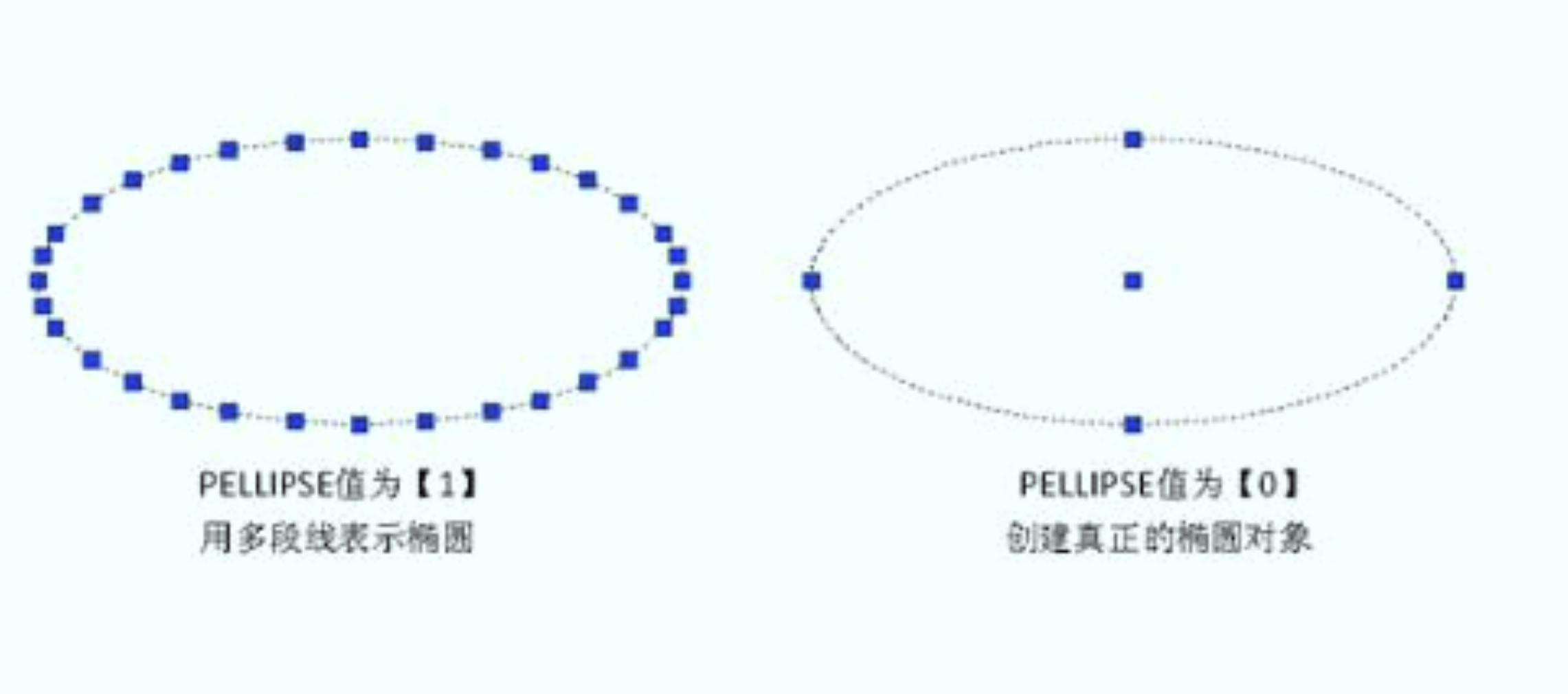

PELLIPSE=0（真椭圆） vs PELLIPSE=1（多段线椭圆）

二、直接绘制多段线椭圆

1. 命令行输入 PELLIPSE → 回车
2. 输入 1 → 回车
3. 输入 EL（或点击椭圆图标），按提示指定长轴端点、短轴长度/旋转角度
