蒸汽管道设计

蒸汽管道水力计算与疏水系统设计。

---

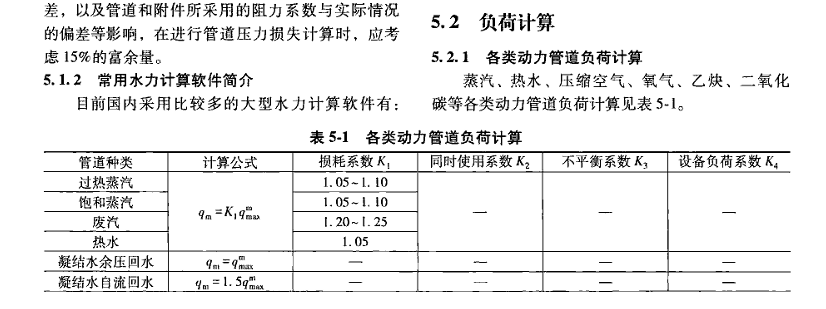

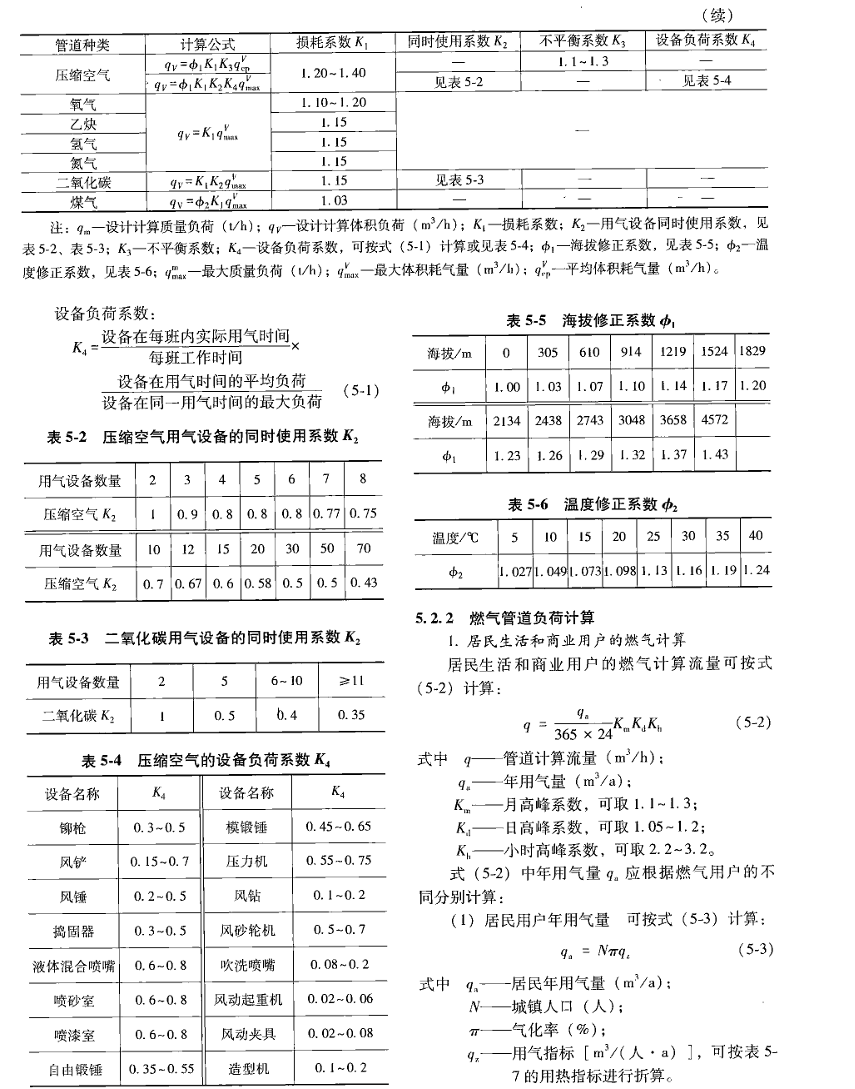

管径选择

蒸汽类型	推荐流速 (m/s)
饱和蒸汽 DN≤50	15~20
饱和蒸汽 DN>50	20~40
过热蒸汽 DN≤50	20~30
过热蒸汽 DN>50	30~50

---

疏水阀选型

类型	适用压力	特点
热动力式	≤6.4 MPa	体积小、排量大
倒吊桶式	≤2.5 MPa	耐水击、节能
双金属式	≤4.0 MPa	可调排放温度

---

热补偿

• 利用 L 形/Z 形弯自然补偿优先
• 需补偿时用波纹管或套筒补偿器
• 补偿器两端设固定支架

📸 此处可插入蒸汽管道布置图
