排气筒与支架的连接方式-图示

下图为排气筒与支架的平面布置及节点连接详图，供设计参考。

如图，这个排气筒的尺寸大概是 700，但是支撑它的钢架外尺寸是 3.5 米 × 3.5 米（该尺寸由结构来定）。

具体支撑与固定做法如下：

1. 支撑结构：需要在排气筒四周增加拉梁或小横梁，真正支撑排气筒的，是图里这 4 根小拉梁。
2. 固定方式：通过 4 个埋件，把排气筒和小横梁固定住。
3. 职责分工：固定点的数量、标高由我们来提，具体的做法由结构来做。
4. 说明：按照结构专业的说法，这几个小埋件应该不承担竖向力，主要是不让排气筒有偏移，所以排气筒的荷载主要还是在它底下的基础上面。这几个小埋件，也就是提资时的固定点，提荷载意思一下就可以了。

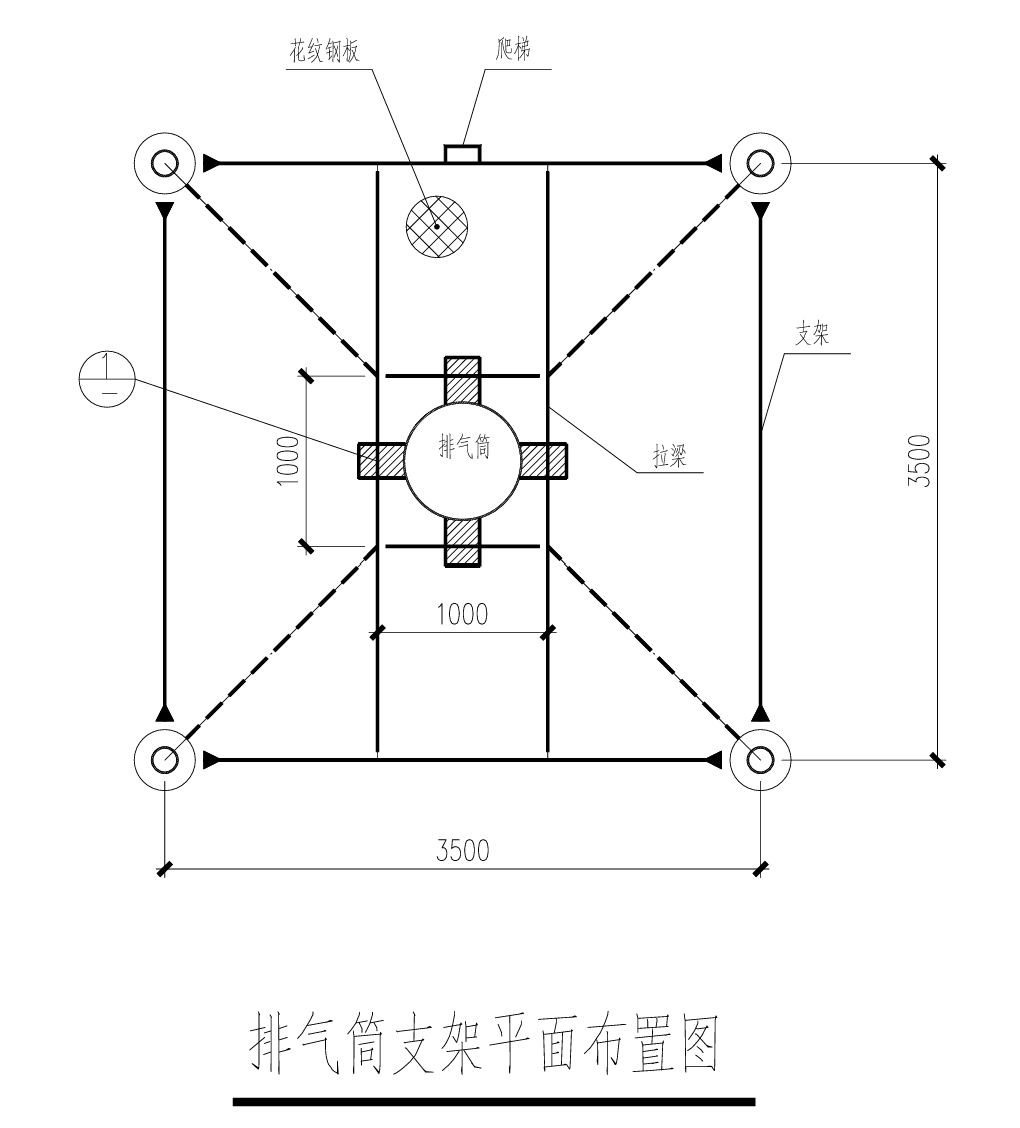

排气筒支架平面布置图

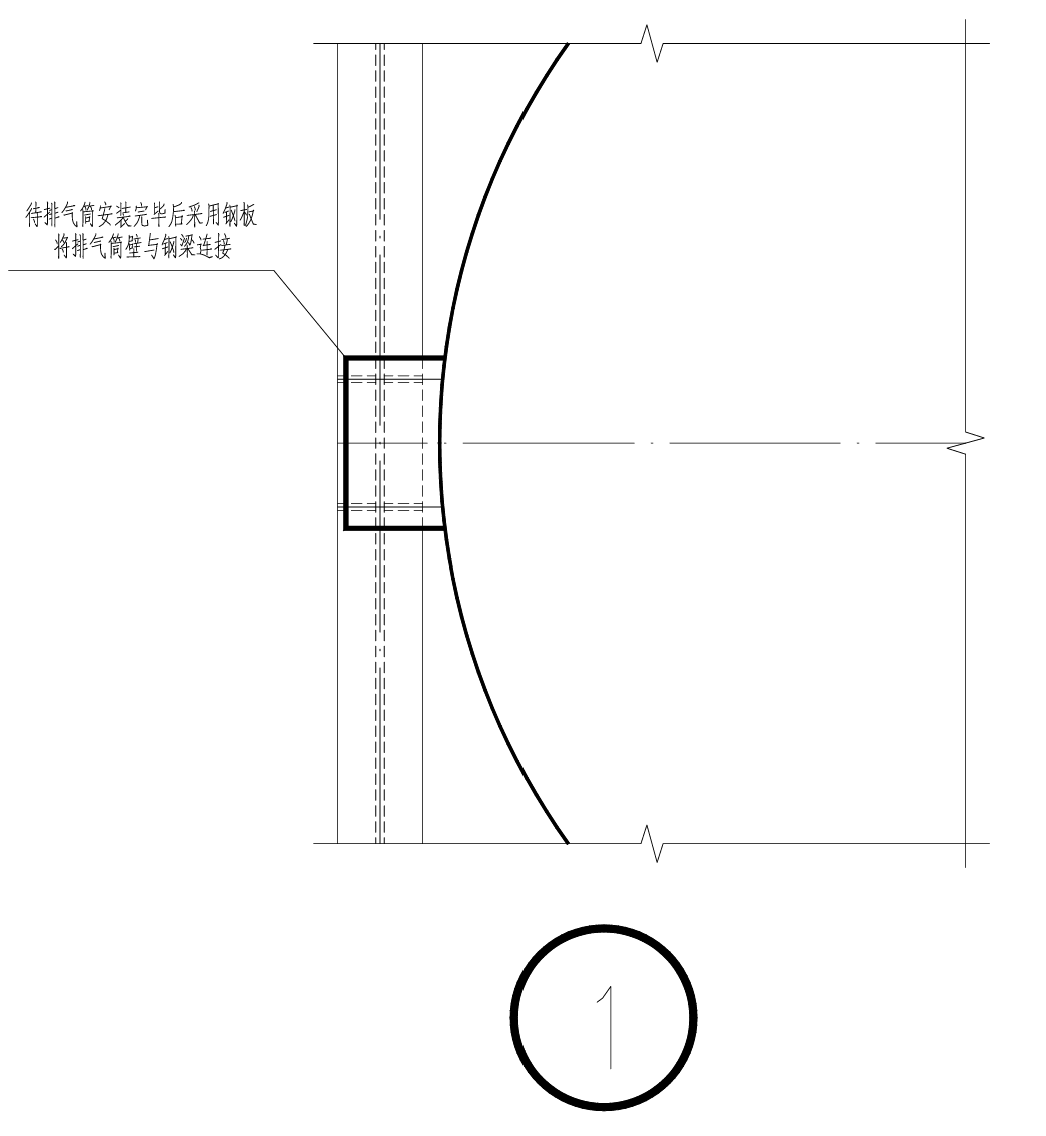

节点 1 详图
