2压缩空气管径计算器

标况参数与工况参数自动换算，支持限制流速计算管径和限制管径校核流速。

标况参数

流量 Q_n

m³/min

=

m³/h

填写

压力 P_n

0.10.20.30.40.50.60.70.80.91.01.11.21.31.41.51.6MPa

选择

温度 T_n

01020304045505560°C

=

K

选择

工况参数

流量 Q_v

m³/min

=

m³/h

自动

压力 P_v

0.10.20.30.40.50.60.70.80.91.01.11.21.31.41.51.6MPa

选择

温度 T_v

01020304045505560°C

=

K

选择

结果1：限制流速-计算管径

流速 u

689101112131415202530m/s

选择

内径 d

DN74.09

mm

结果!

结果2：限制管径-考察流速

内径 d

DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300mm

选择

流速 u

21.96

m/s

结果!

计算公式

流量换算

q_v / q_n = (P_n / P_v) × (T_v / T_n)

内径计算

d = 18.8 × √(q_v / u)

符号说明： Q_n — 标况流量 (m³/min)  |  Q_v — 工况流量 (m³/min)  |  P_n — 标况压力 (MPa)  |  P_v — 工况压力 (MPa)  |  T_n — 标况温度 (K)  |  T_v — 工况温度 (K)  |  d — 内径 (mm)  |  u — 流速 (m/s)

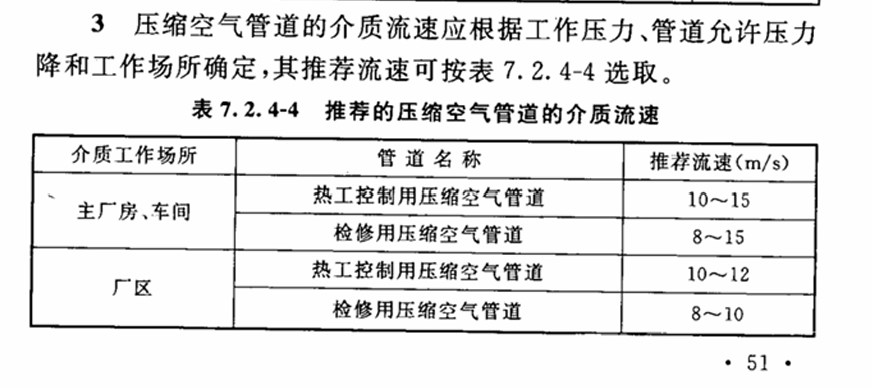

流速依据：《电厂动力管道设计规范》GB 50764-2012
