一级泵变频变流量系统压差旁通阀的原理

---

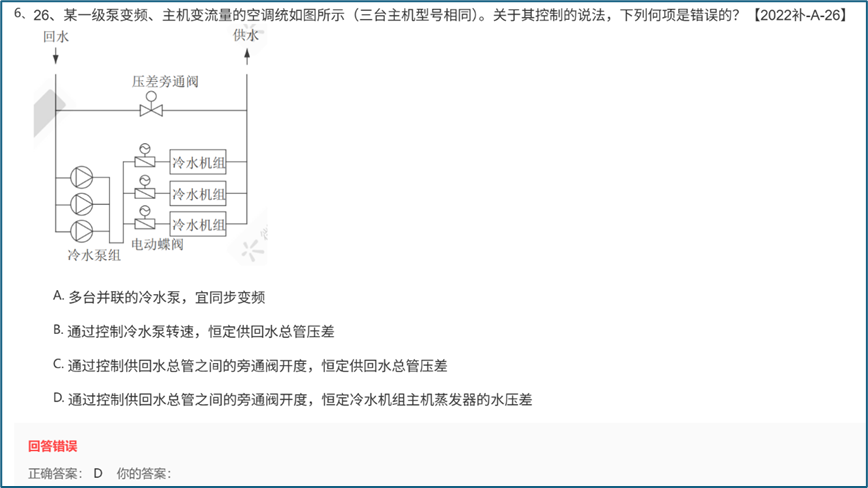

系统原理图

---

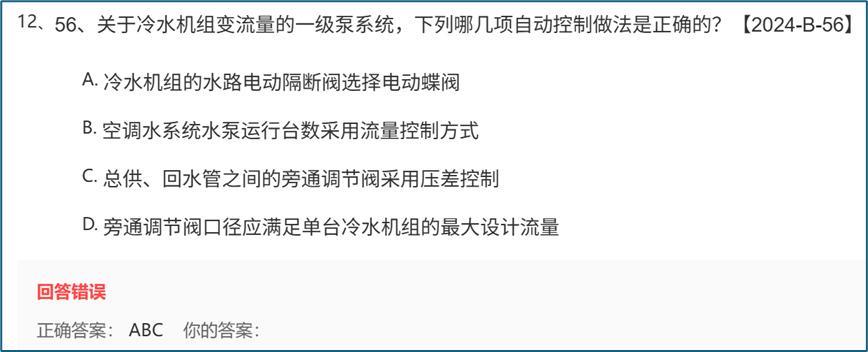

控制原理

B： 主机变流量，但是水泵的控制原理仍然不是根据流量，而是还是压差来控制。比如末端负荷变小时，末端阀门关闭，压差增大，水泵就要降频来维持原来的压差。

C： 变流量系统的旁通阀是保证机组有足够的流量，所以它不是在恒定压差，这是错误的想法。变流量系统的控制原理是：当末端负荷刚刚变小时，通过水泵的降频来维持压差。当负荷变得太小时，水泵虽然可以降频，但是机组受不了了。此时水泵不能再降频，相当于变成机组定流量系统，此时压差旁通阀开始慢慢打开，维持原来的压差不变，同时也是通过这个方法保证了流量，但是核心还是控制压差。所以你要注意，即便是机组变流量系统，它的这个旁通阀还是叫压差旁通阀。

D： 旁通阀开的时候，可以说冷水机组的蒸发器的水压已经不能再降低了，所以它不是恒定水压，而是维持一个最低的水压。可以这样理解。

---

关键结论

要点	说明
控制方式	始终以压差为控制目标
水泵调节	负荷减小时，通过降频维持压差
旁通阀作用	保证机组最低流量，维持最低水压
本质	旁通阀始终是压差旁通阀，不管是否变流量
