节流损失三角形与过热损失三角形

两个三角形的含义

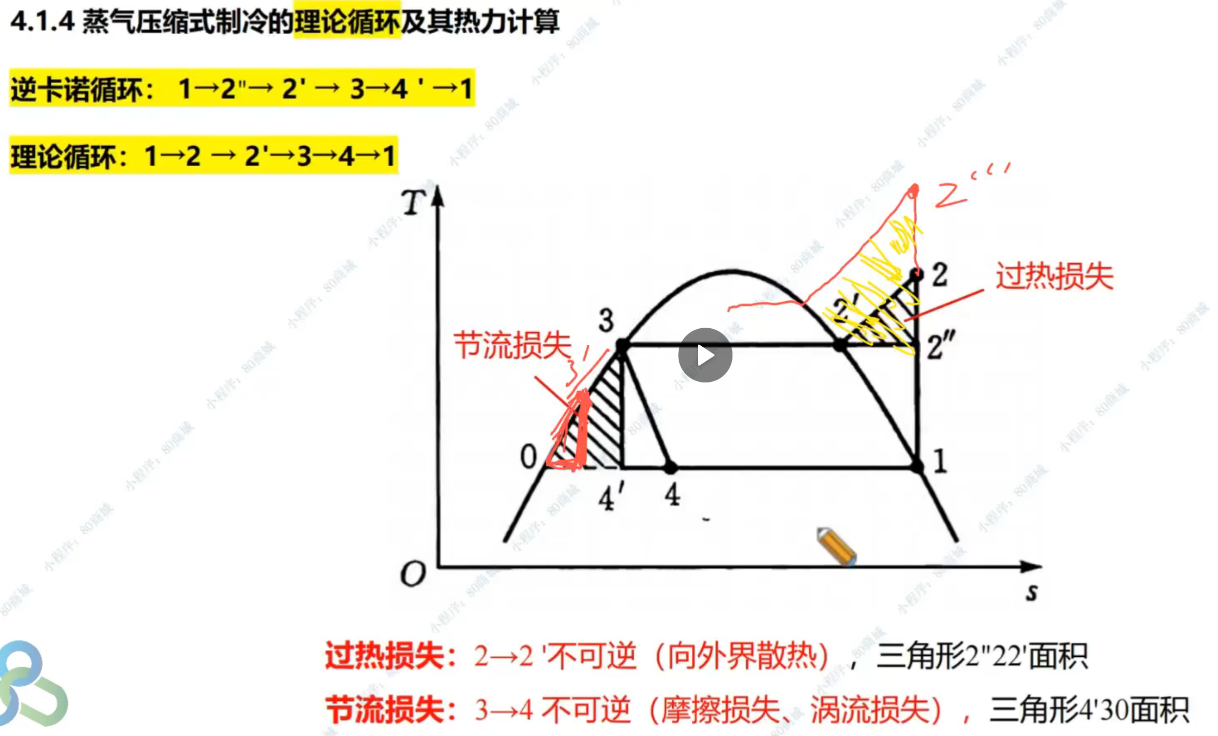

节流损失三角形，也就是左侧的三角形面积，代表了节流损失的大小。这个三角形的面积是采用压缩膨胀机时回收功的大小；而用膨胀阀的话，膨胀阀无法做功，这部分功就损失了，转而变为流体的内能，影响蒸发器内的吸热。

过热损失三角形，也就是右侧的三角形面积，代表了过热损失的大小。它的含义是：如果没有过热的流程，压缩机出去的应该是 2' 点，这样在接下来的冷凝过程就没有温差，是一个等压同时也等温的过程。当有过热环节以后，压缩机出去的是 2 点，2 点到 2' 点是有传热温差的——仍然是等压过程，但有了温差，有温差就有损失，这就是过热损失。

ΔT（温差）的影响

ΔT 越大（没有任何好处），节流损失和过热损失都越大，这两个损失三角形就越大。

要注意，对于节流损失，这里的 ΔT 实际上应该是节流阀前后的流体温差，而不一定是冷凝温度和蒸发温度。当我们设置了再冷器以后，之所以可以降低节流损失，是因为降低了节流阀前后的流体温差。

制冷剂物性的影响

节流损失：我们研究的是液体节流成气体的过程。虽然节流以后，一部分液体变成了气体，而气体在蒸发器中无法再蒸发——这影响了制冷量——但为了降温，节流的过程还是必须有的。既然要节流，我们就希望这个节流的动作效果好一点。但如果液体很稳定（气化潜热 r 小，比热 C 大），节流就很费劲，节流损失就大。

过热损失：过热损失的来源就是右侧的温差传热过程的三角形。如果流体很稳定（气化潜热 r 小，比热 C 大），过热完了升高的温度就低，所以过热损失就小——与节流损失正好相反。

冷凝压力 P_K 的影响

P_K 越大，节流损失和过热损失都越大。可以这样记忆：3 点越高，左侧的节流损失三角形就越大；或 2" 越高，右侧的过热损失三角形就越大。
