节流损失

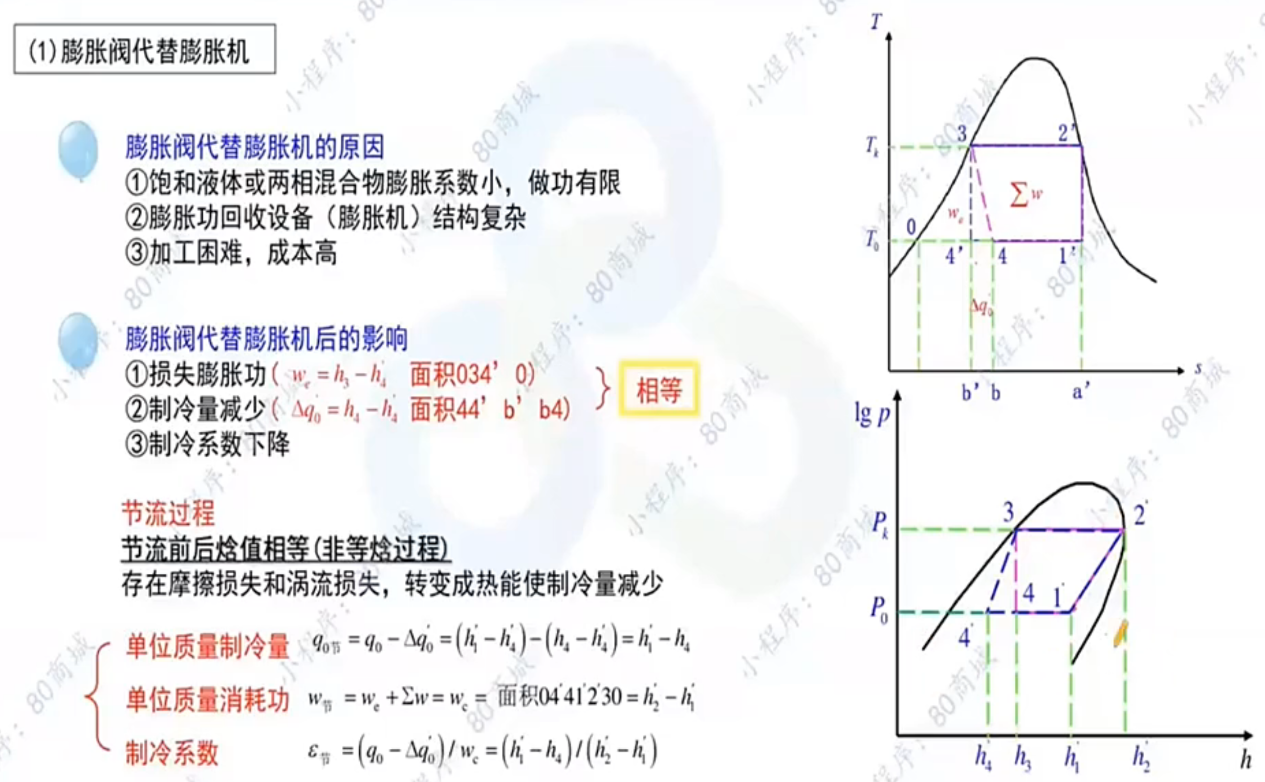

用膨胀阀代替膨胀机时，由于膨胀阀无法做功，所以原来膨胀机做功回血的那部分能量就丢失了。在 T-S 图中，就是 304' 三角形的面积。图中两个橙色部分面积相等表示：膨胀功没做出去，但是全变成摩擦生热，使得制冷剂的能量比原来升高了，由 4' 变到了 4。4 距离 1' 更近了，所以制冷能力下降。

膨胀阀是一个近似等焓过程。听上去等焓没有损失，应该是最节能、效率最高的，对吧？但实际上膨胀机更节能，因为膨胀机的制冷剂做功了，回收能量的同时焓值降低了，而我们就希望制冷剂的能量低一点，好去多吸热。

这里有一个绿色三角形。当膨胀阀代替膨胀机时，过程线由 3-4' 变到了 3-4。变化的这个绿色三角形，是不是应该和膨胀机做功那个橙色三角形面积相等了？可是看上去这个绿色三角形面积明显小（两个橙色的面积才相等）。原因是这样：膨胀的过程是一部分液体变成气体蒸发吸热，所以制冷剂温度才降低了，体积膨胀了。由于我们用了膨胀阀，节流的时候会产生热量，所以要用更多的制冷剂液体来膨胀，吸更多的热，才能把温度降到 T0——参与的制冷剂多了。而这些图都是单位质量的制冷剂能量，制冷剂多了，分母大了，单位质量的能量是降低了的。所以绿色三角形不如橙色三角形大。

看 T-S 图，净耗功是矩形，就是压缩机耗功的大梯形（1'2'304'41'）减去橙色做功三角形。而用膨胀阀时，没有橙色三角形可用来回血，所以整个大梯形都是系统的耗功。
